拆解报告:欧陆通24W DC电源适配器

云星电子 更新时间:2023-08-03 10:15:39
充电头网拿到了欧陆通一款12V的适配器,这款适配器采用可更换插脚设计,满足不同国家的出货需求。适配器支持100-240V输入,输出为12V2A,根据输出功率来判断应该用于移动硬盘或者监控设备等。下面就带来这款适配器的拆解,看看内部做工和用料。

此前充电头网还拆解过欧陆通65W USB-C电源适配器、欧陆通100W双USB-C氮化镓充电器、欧陆通65W USB-C电源适配器等产品,欢迎查阅。




欧陆通12V适配器外观


适配器为7字造型设计,插脚部分略微凸出,机身外壳磨砂抗指纹,边角过渡圆润。


适配器机身比较长,做了竖插设计,使用时不会霸占排插,这点好评。

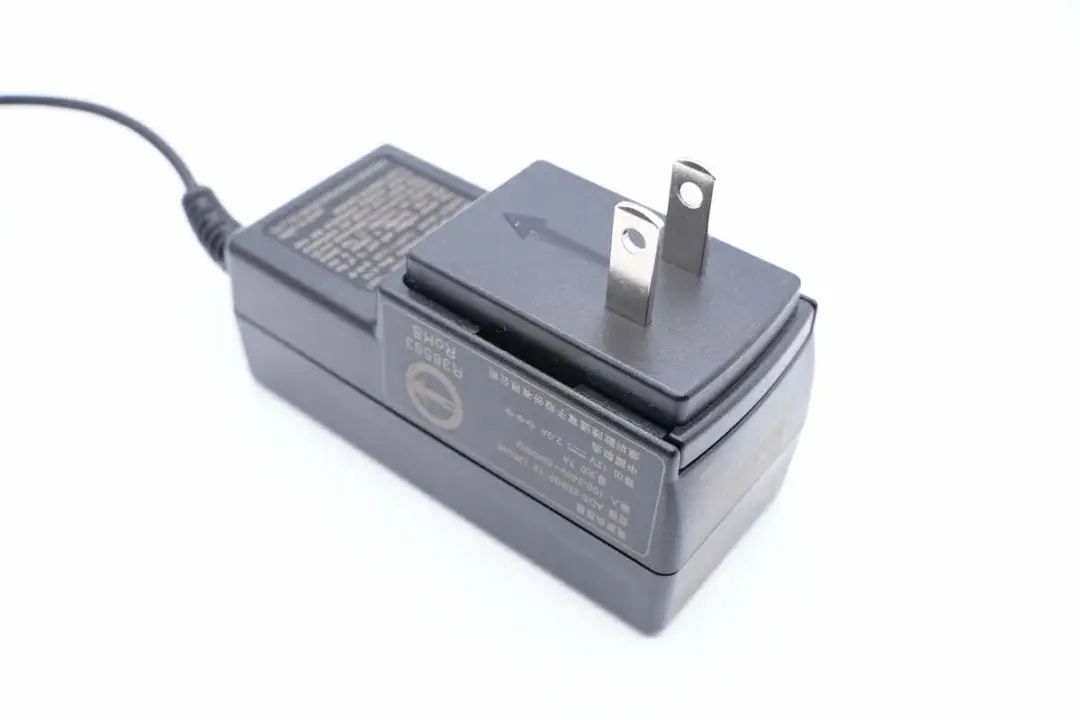

适配器配备固定美规插脚,虽凸起但做了可拆卸设计。


外壳上有PUSH字样提示,按压即可拆下插脚,卡扣固定设计。

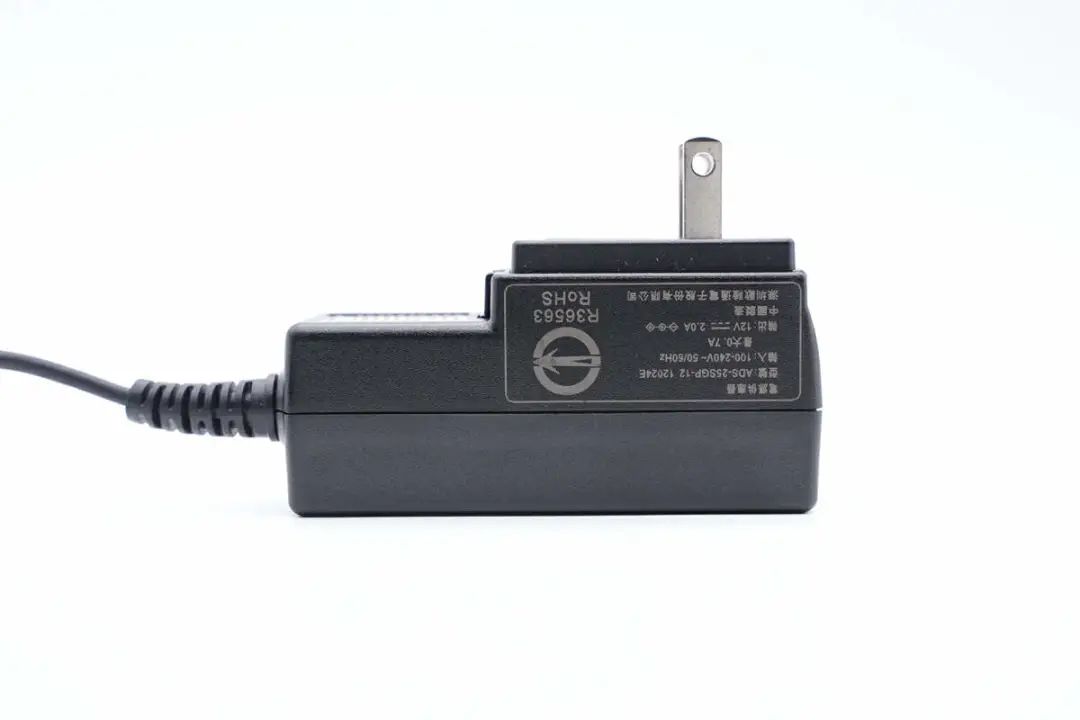

机身一侧印有适配器参数。

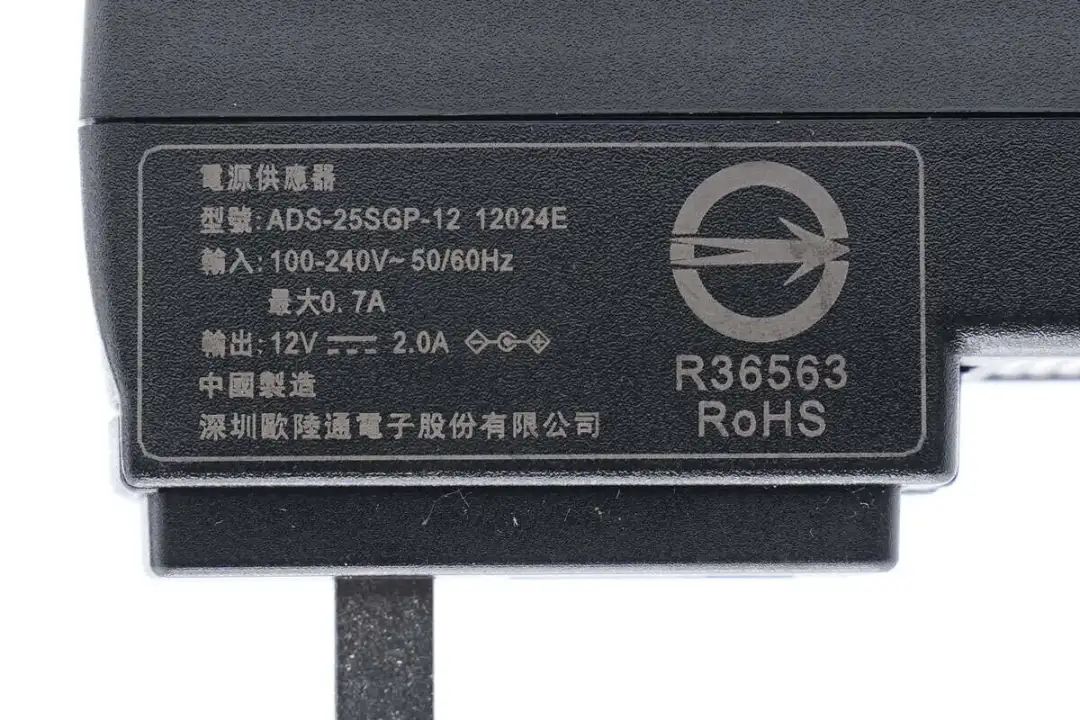

适配器型号ADS-25SGP-12 12024E,支持100-240V~50/60Hz 0.7A MAX输入,以及12V2A输出。

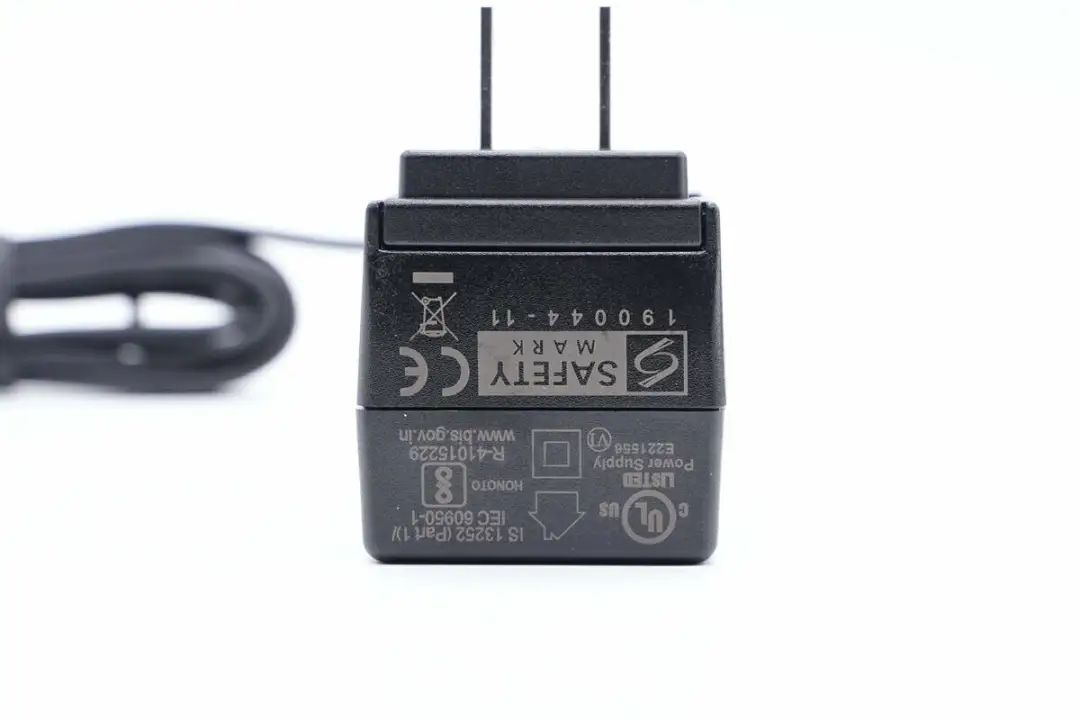

端部印有CE、UL认证标识。

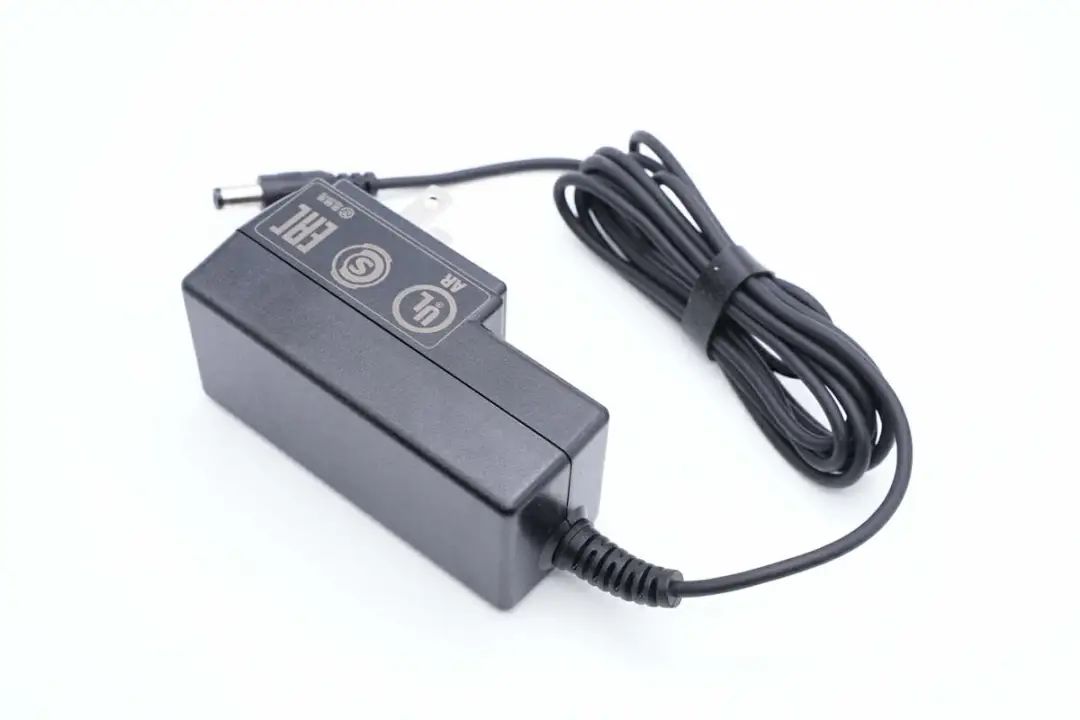

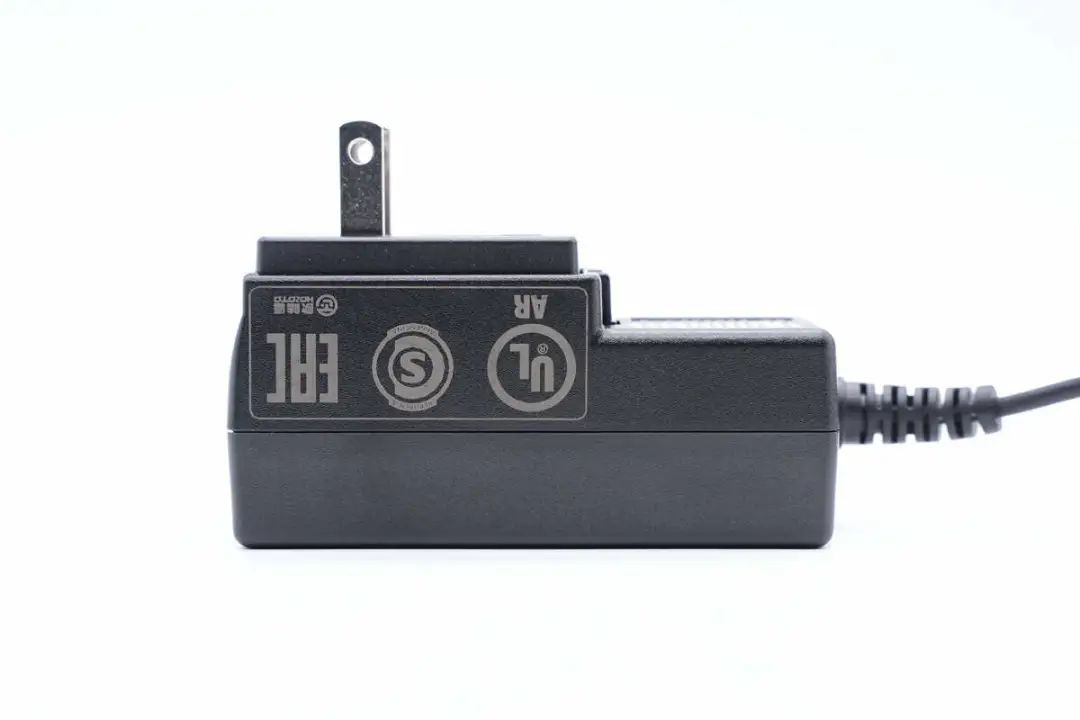

另一侧印有UL、EAC等认证标识。

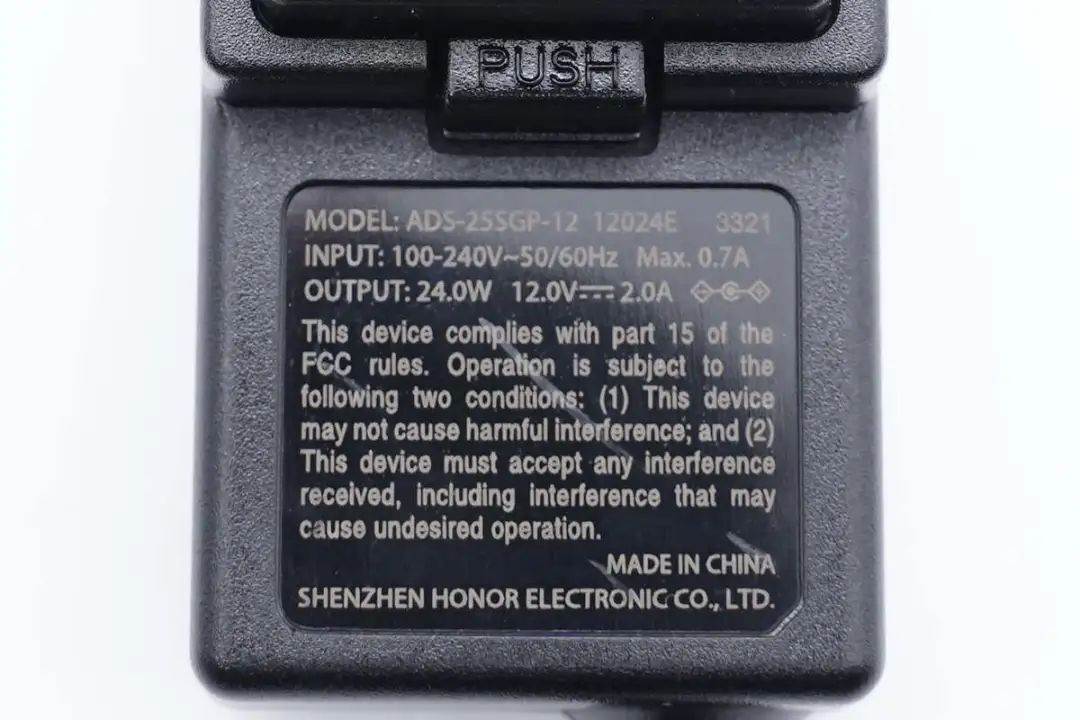

比较薄部分外壳上印有产品英文规格参数。

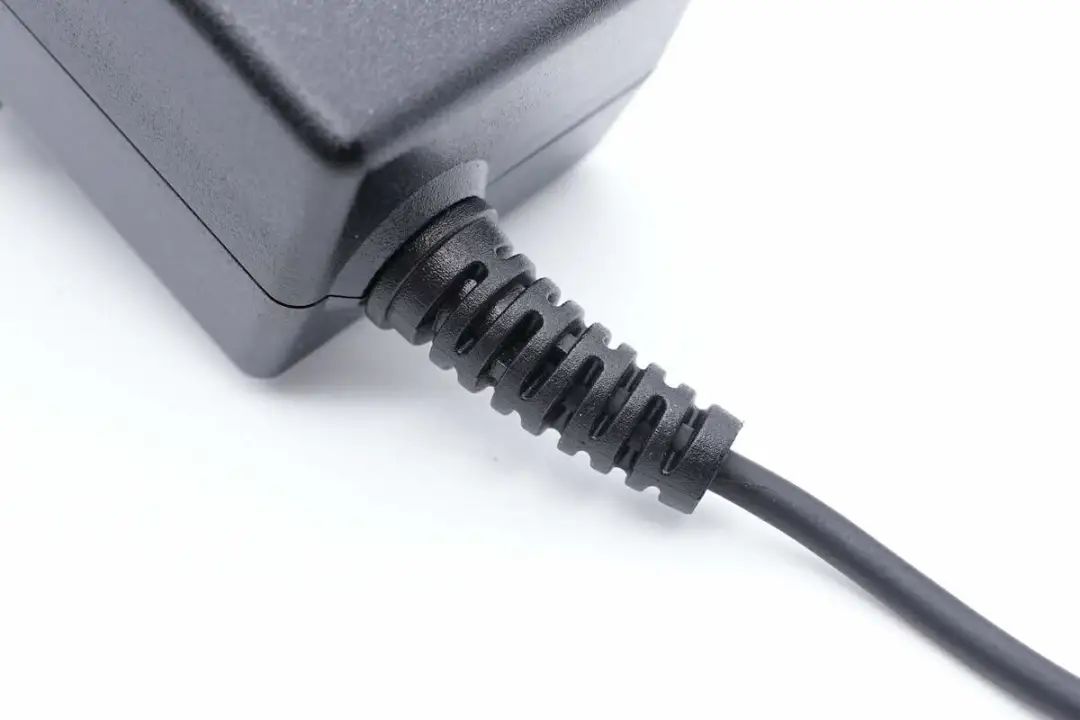

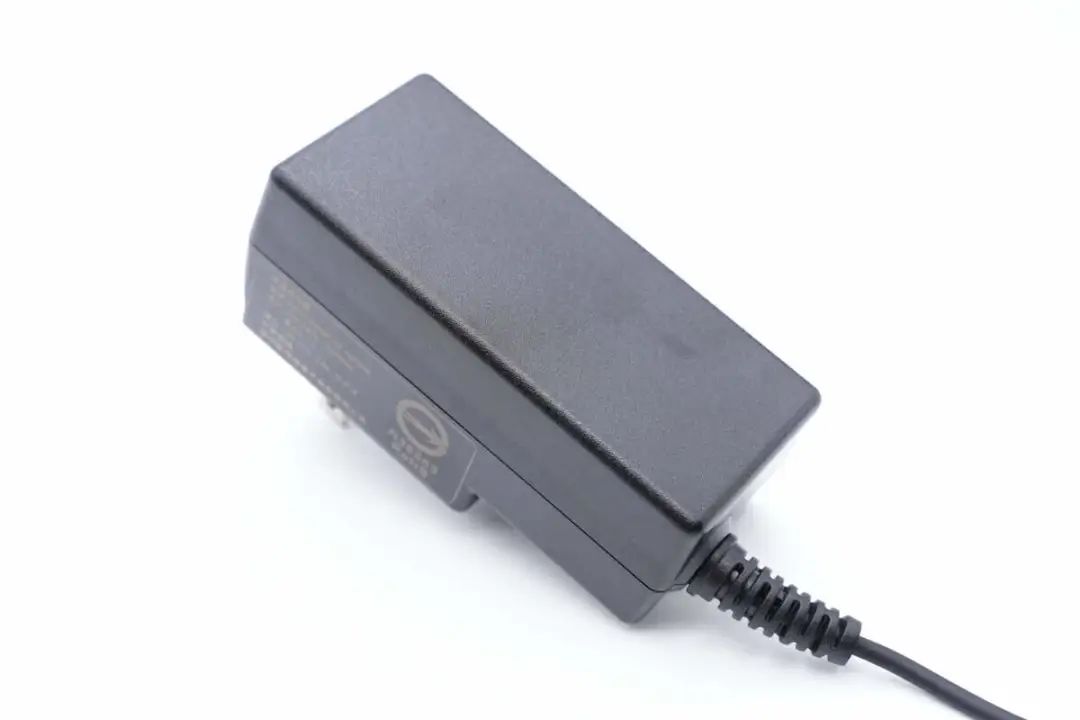

输出线缆做了抗弯折保护设计。

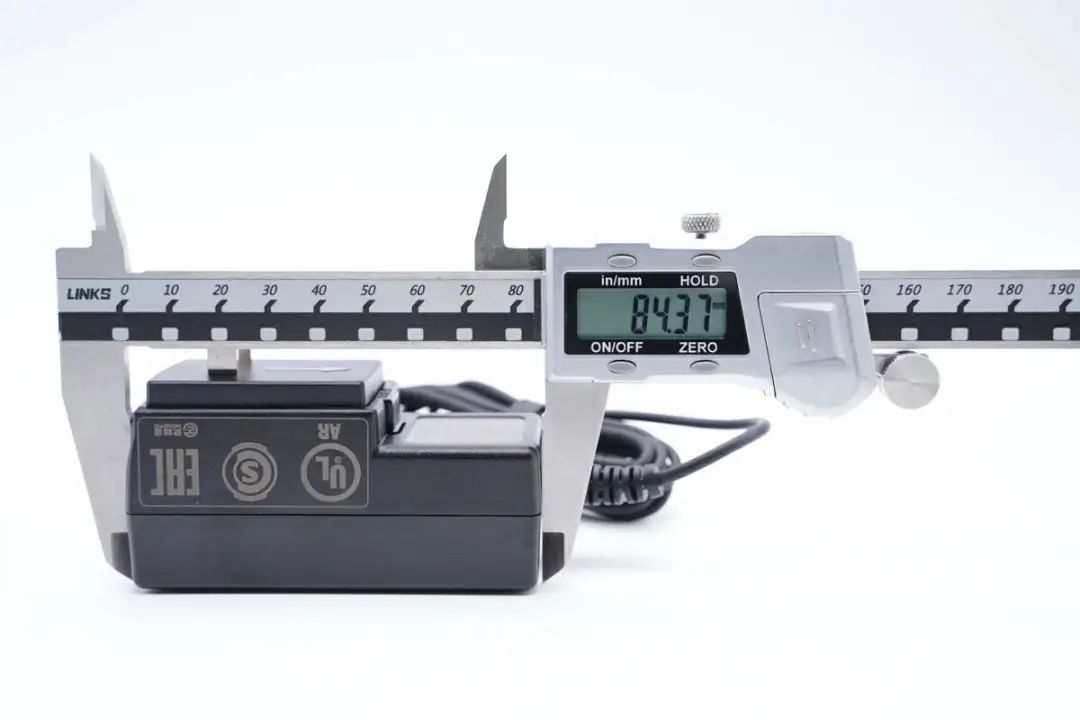

测得适配器机身长度为84.37mm。

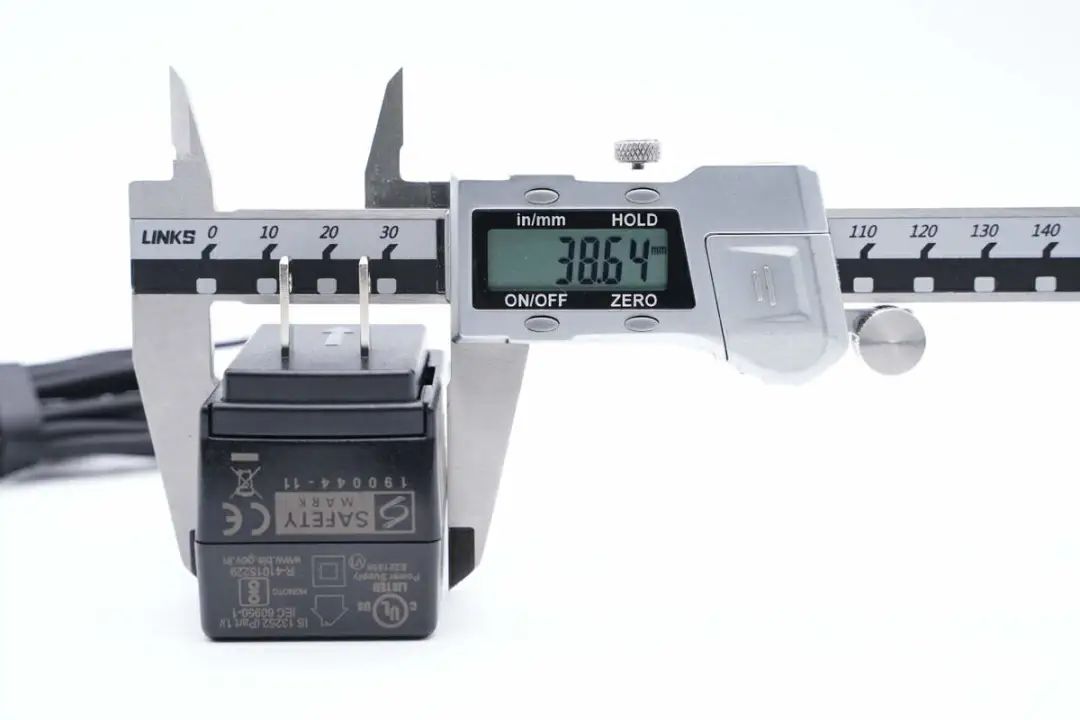

宽度为38.64mm。

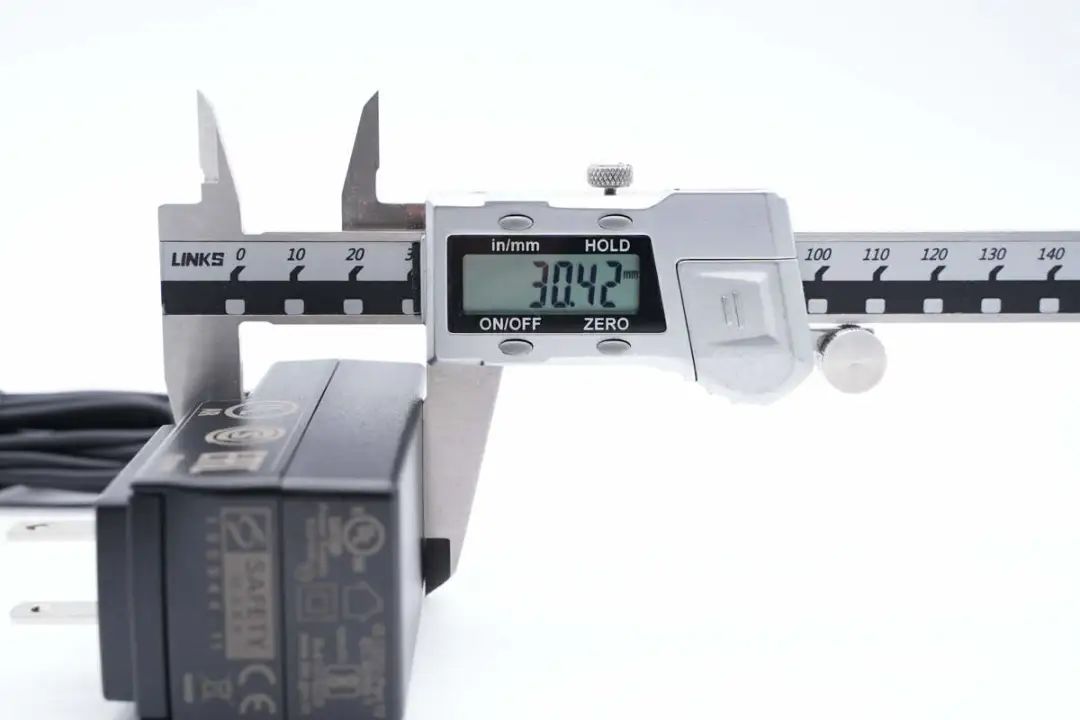

非插脚部分厚度为30.42mm。

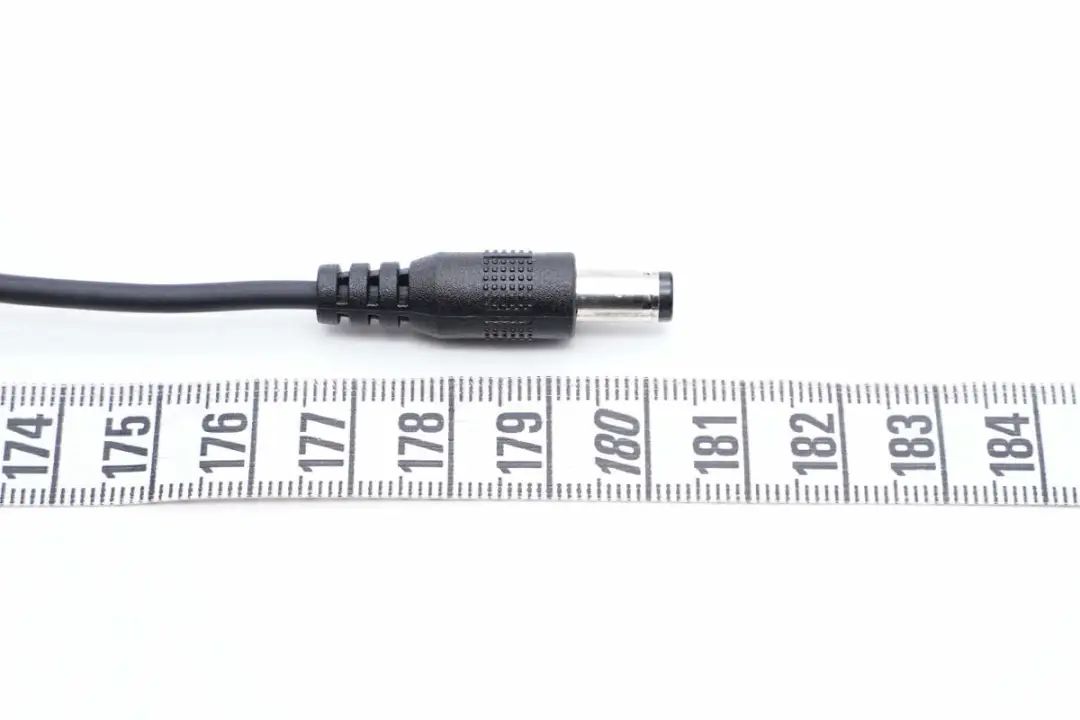

DC输出线长度约1.8米。

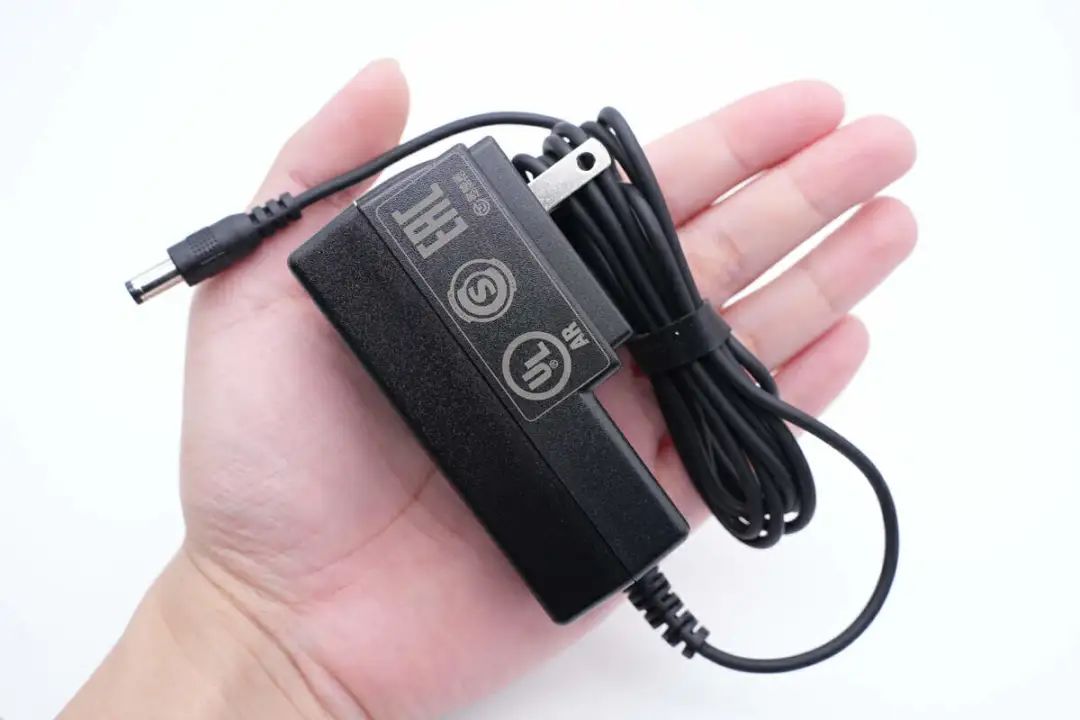

适配器拿在手上的大小直观感受。

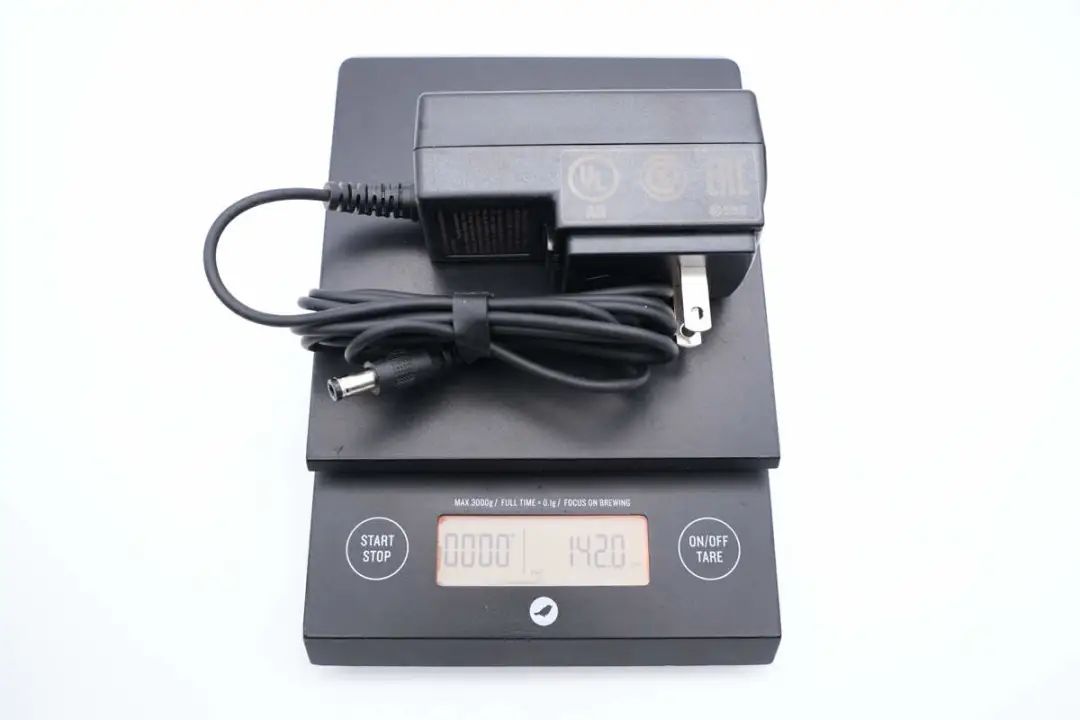

另外测得适配器重量约142g。


欧陆通12V适配器拆解

对这款适配器有了基本了解后,下面充电头网就对其进行详细拆解,一起来看看产品的用料做工如何。

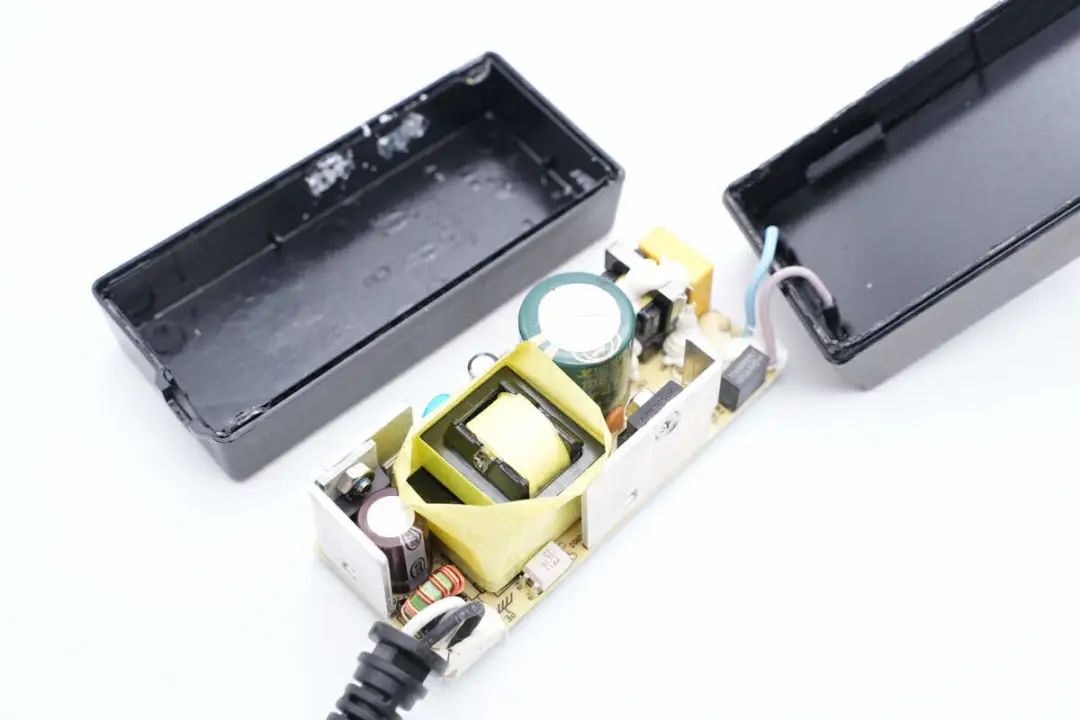

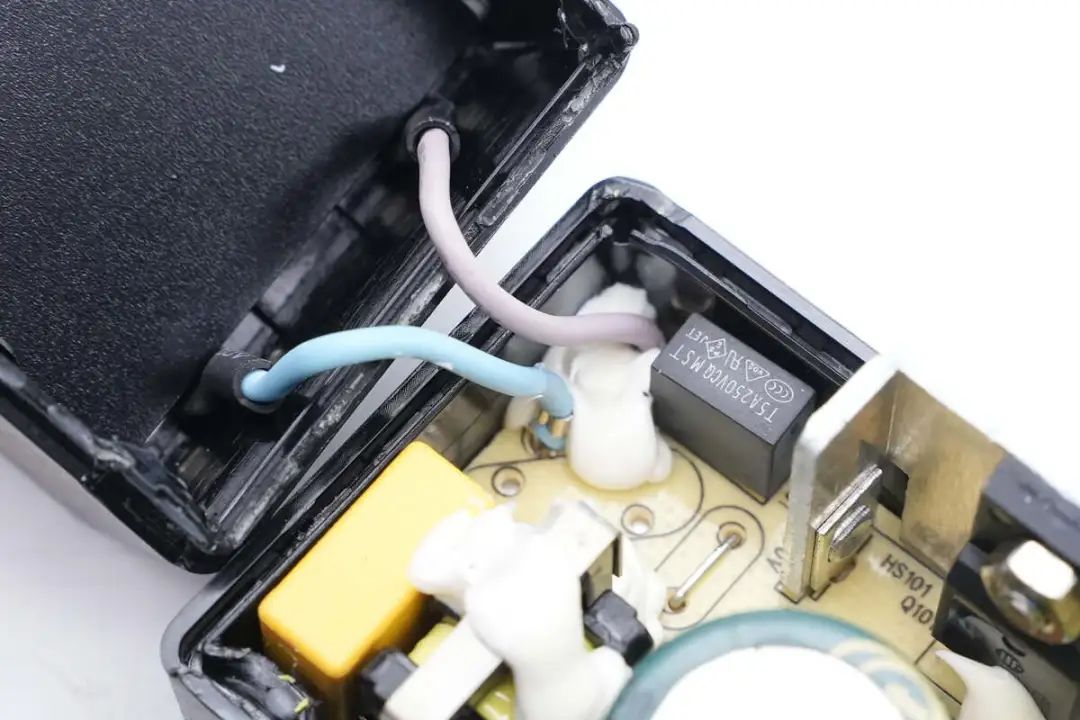

沿电源上下盖接缝拆开电源,输入线和输出线打胶固定,同时将PCB固定在外壳内部。


电源交流输入导线冷压端子焊接,焊点涂胶加固。


从外壳中取出PCBA模块,PCBA模块初级和次级均固定散热片,PCB与外壳打胶固定。

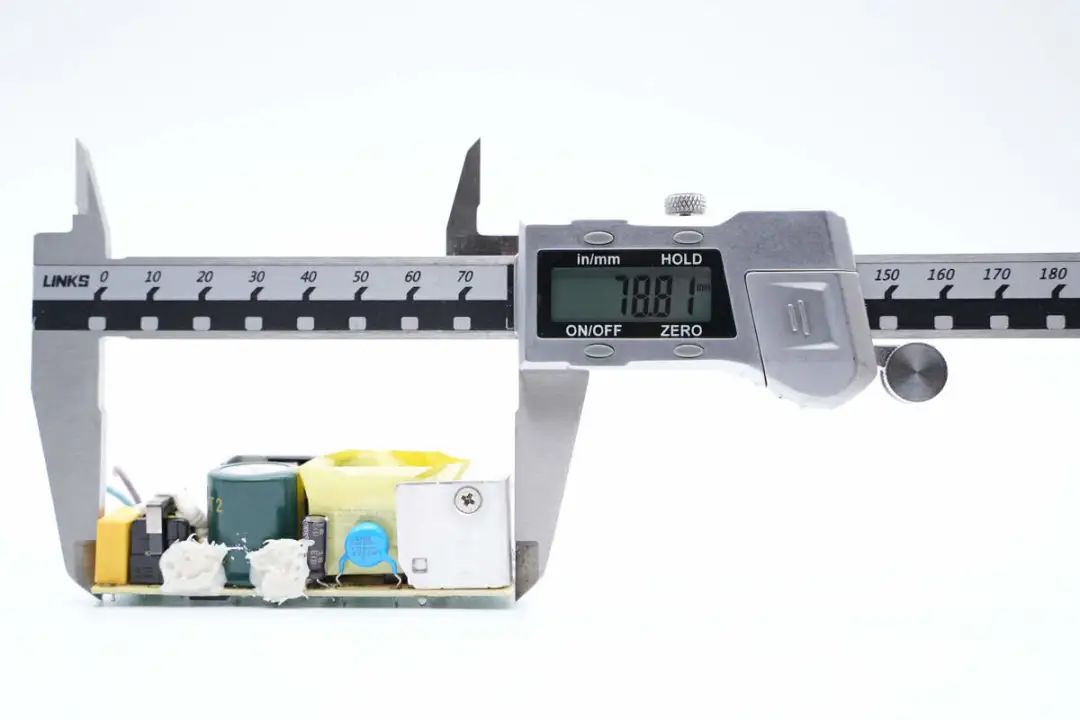

使用游标卡尺测得PCBA模块长度约为78.81mm。

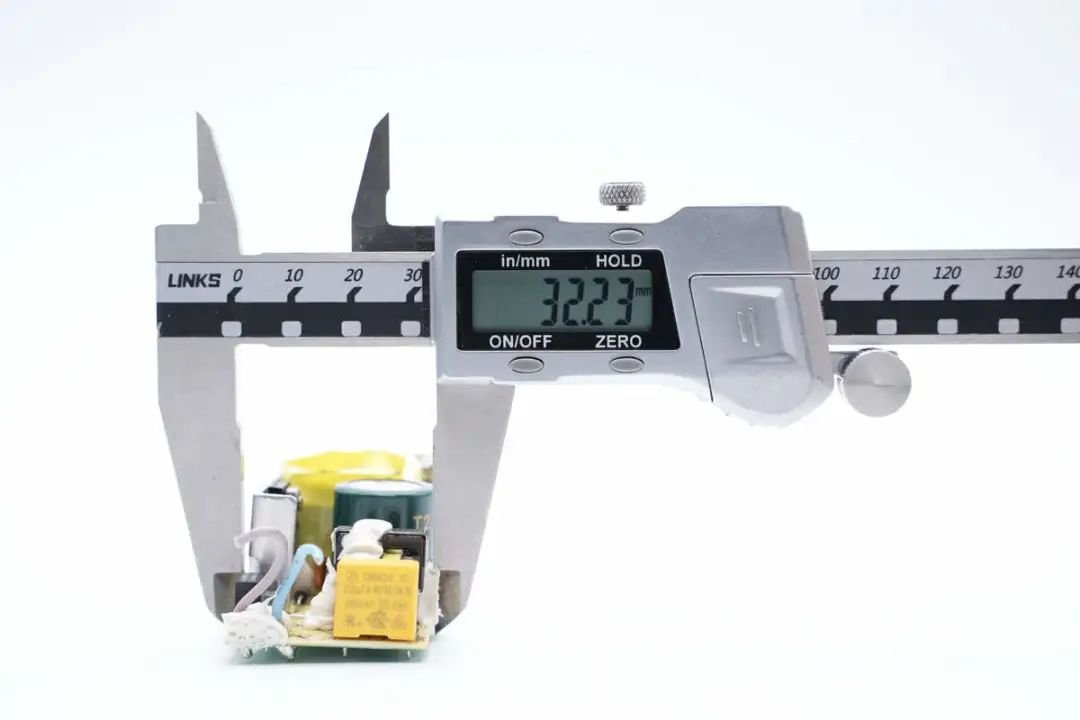

PCBA模块宽度约为32.23mm。

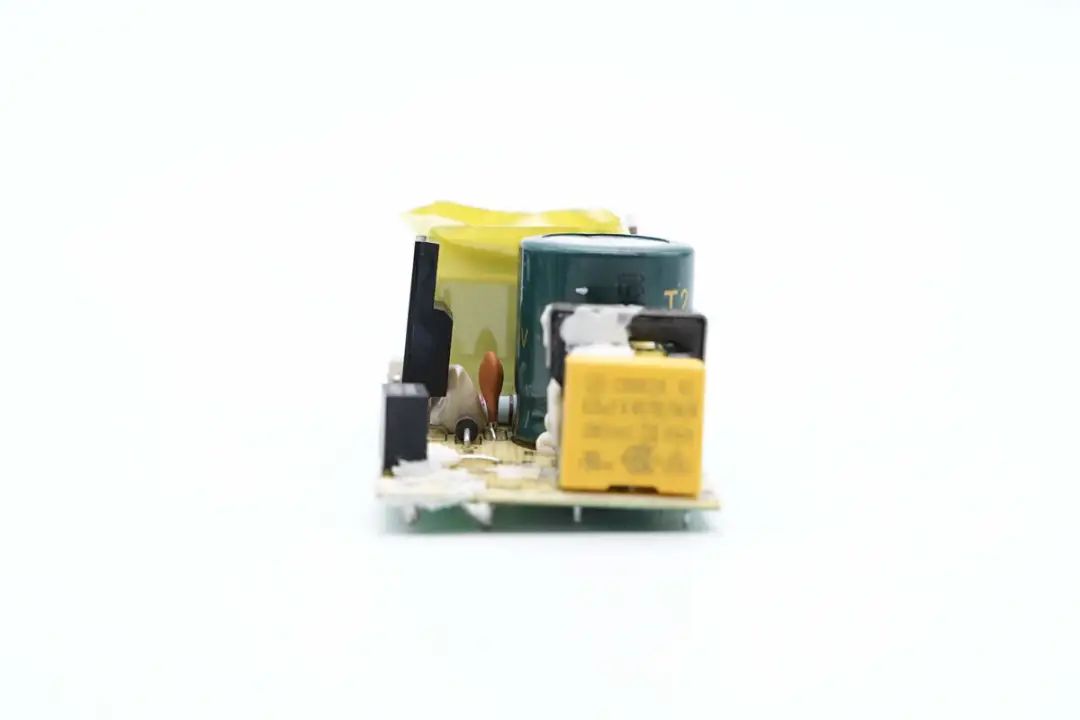

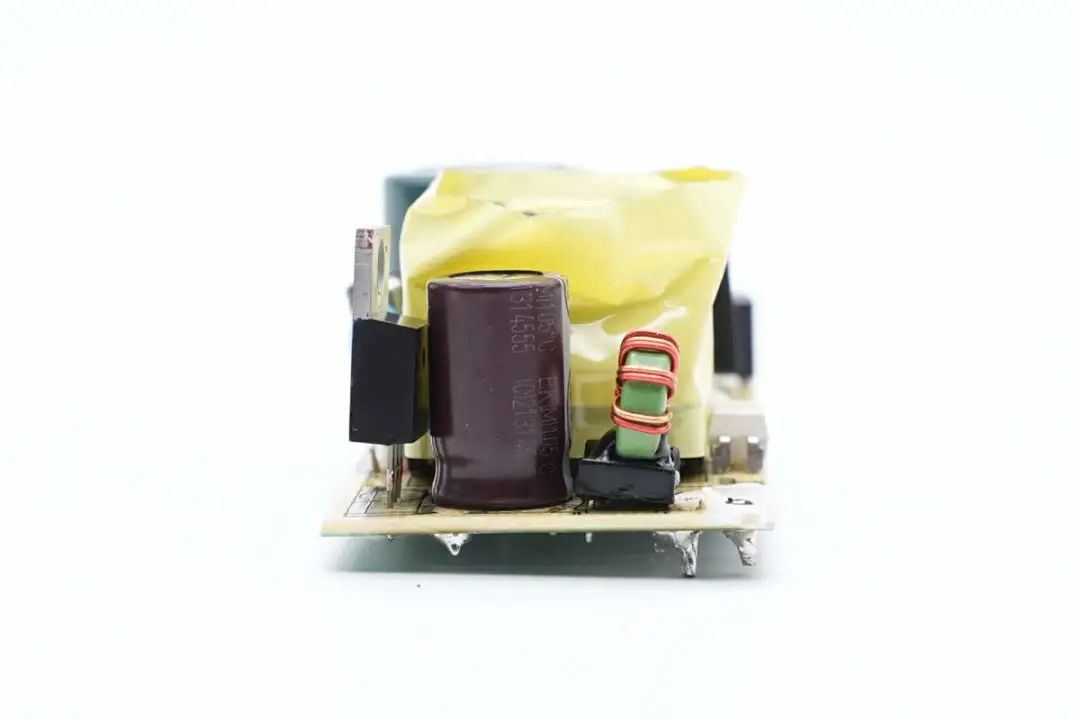

PCBA模块厚度约为23.75mm。

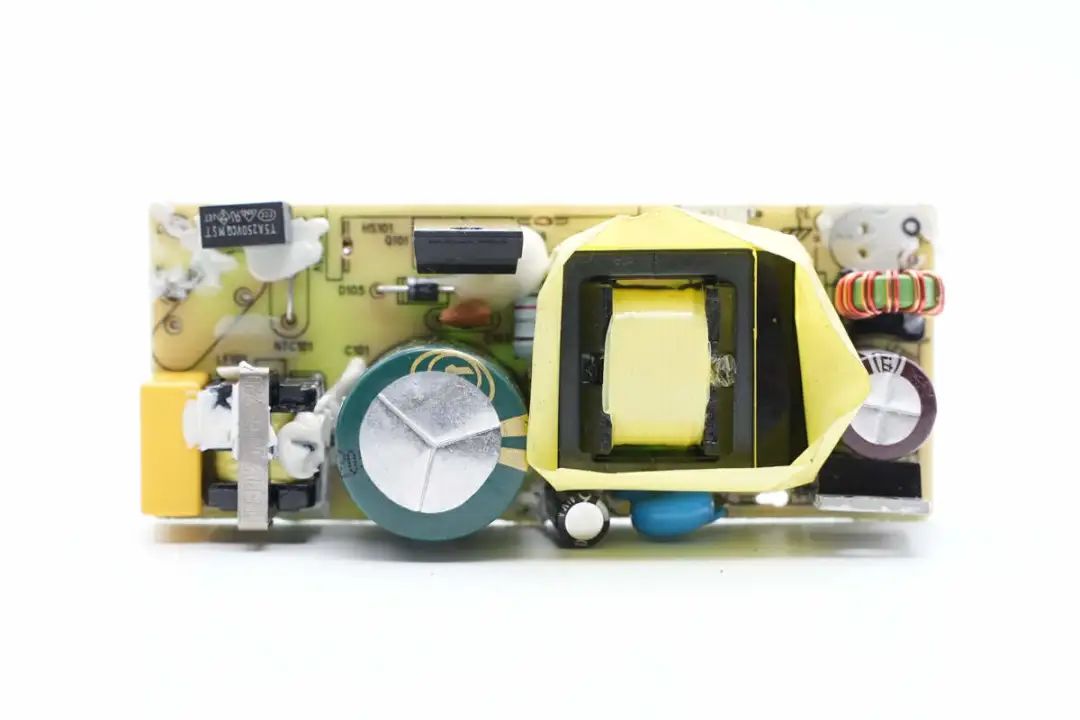

PCBA模块正面一览,左侧为输入端,焊接保险丝,共模电感和安规X2电容,右侧焊接高压滤波电容和初级开关管。右侧变压器磁芯缠绕胶带绝缘,变压器上方焊接光耦,右侧为肖特基整流管,输出滤波电容和滤波电感。


背面焊接整流桥,初级电源芯片,黑线区分初级和次级区域。适配器为反激拓扑,固定电压输出,下面我们就从输入端开始了解适配器中各个器件的信息。


输入端焊接保险丝,安规X2电容,共模电感,初级开关管和高压滤波电容。

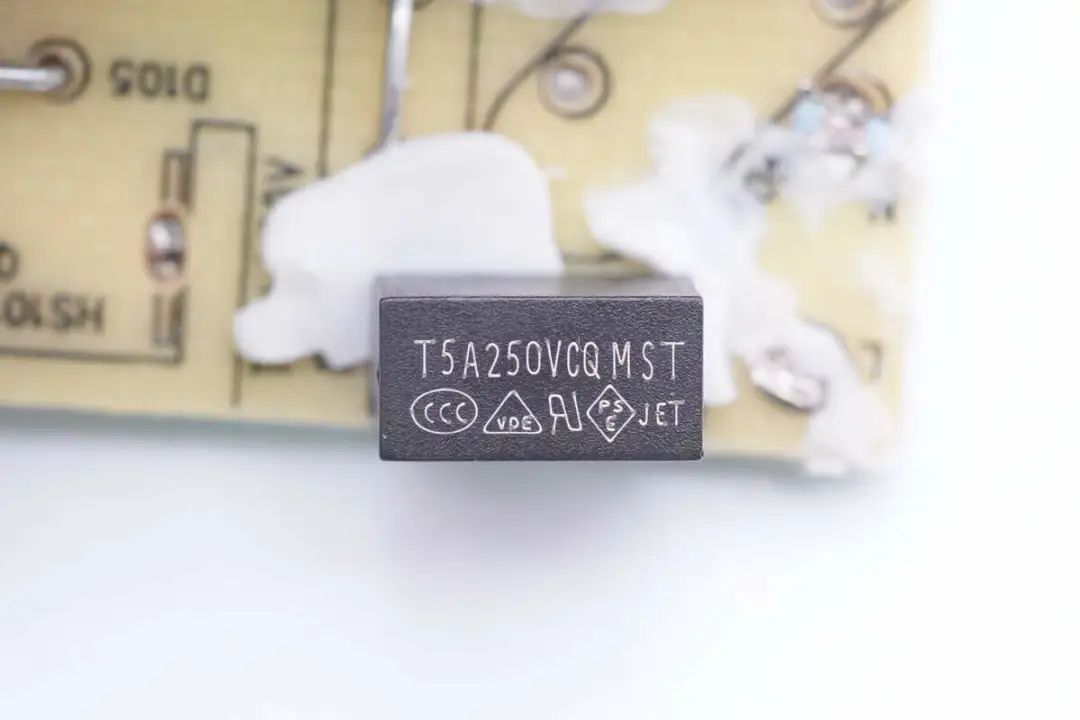

输入端保险丝来自CONQUER功德,MST系列超小型延时保险丝,规格为5A 250V。


安规X2电容规格为0.15μF。


共模电感采用绝缘骨架绕制。

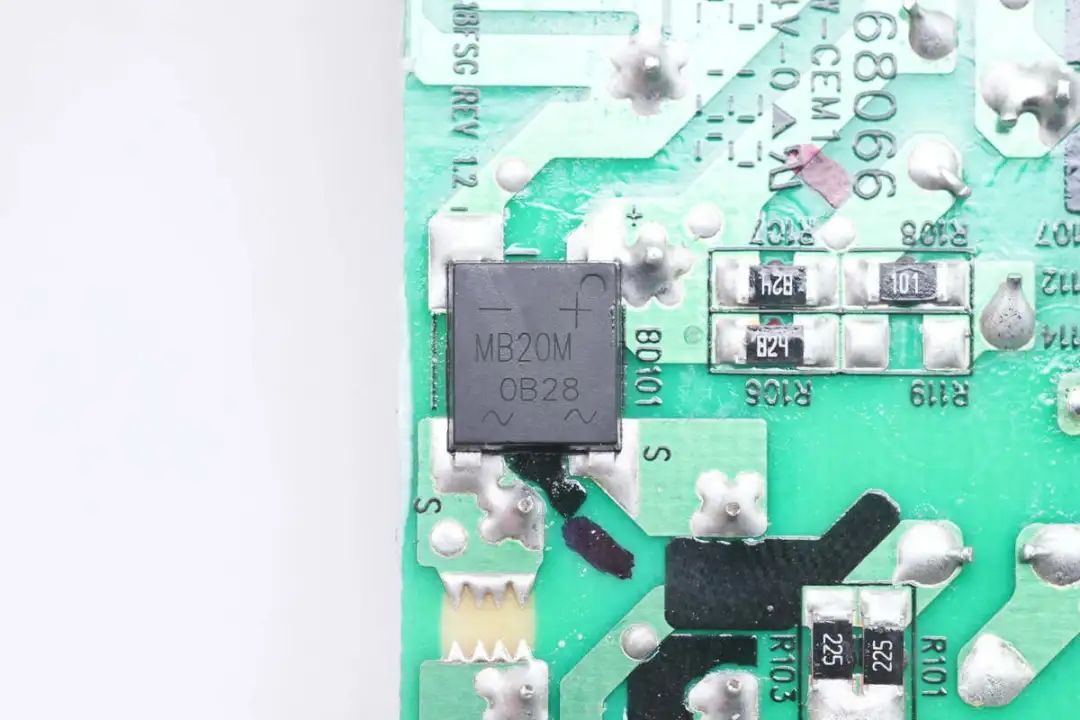

输入端整流桥丝印MB20M,规格为2A 1000V。


高压滤波电容来自云星,规格为47μF450V,105℃耐热。

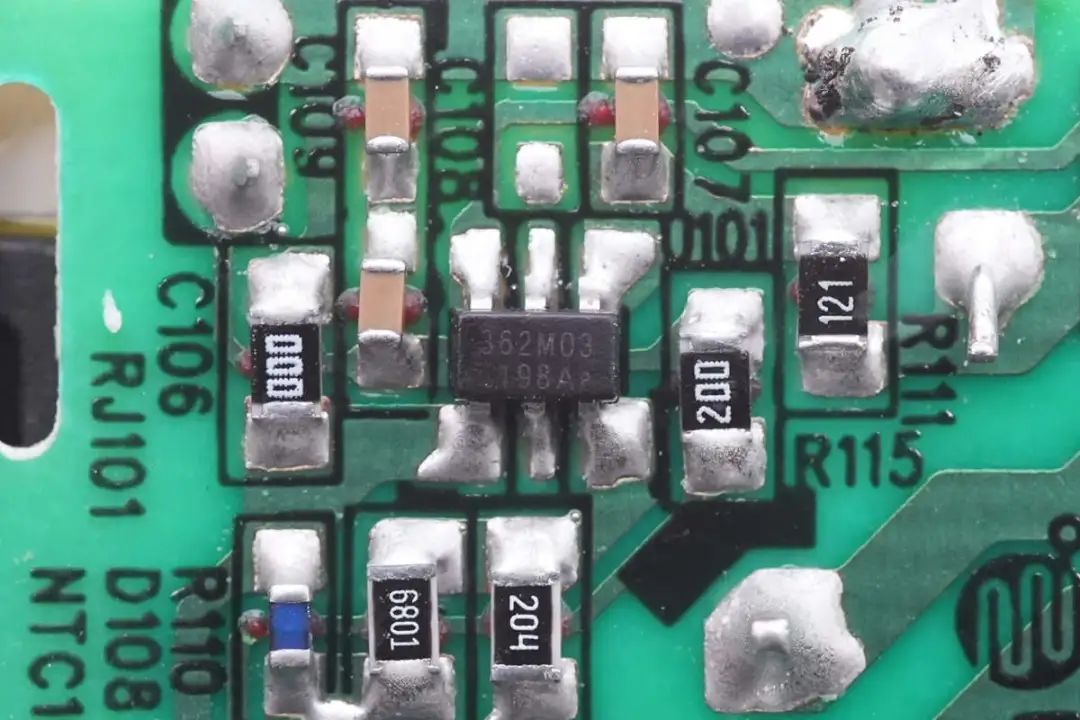

初级主控芯片来自昂宝,型号为OB2362,是一颗自适应高性能反激控制器,支持CCM和QR工作模式,为高能效和低待机功耗所优化。

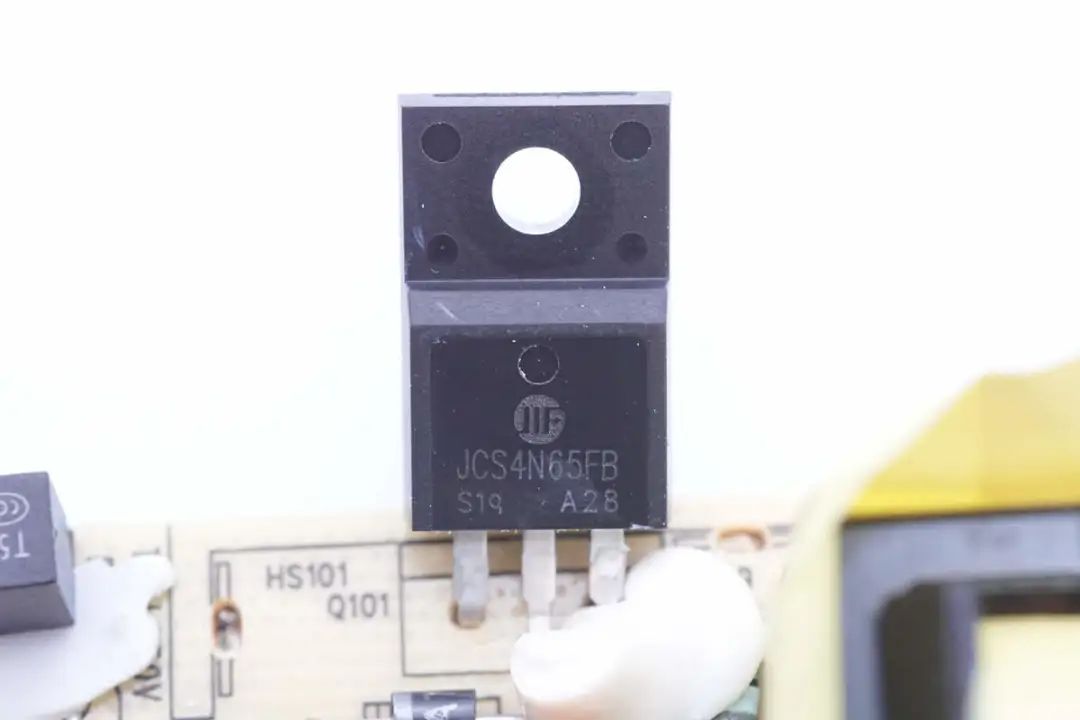

初级开关管来自吉林华微,型号JCS4N65FB,耐压650V,导阻2.4Ω,采用TO220F封装。

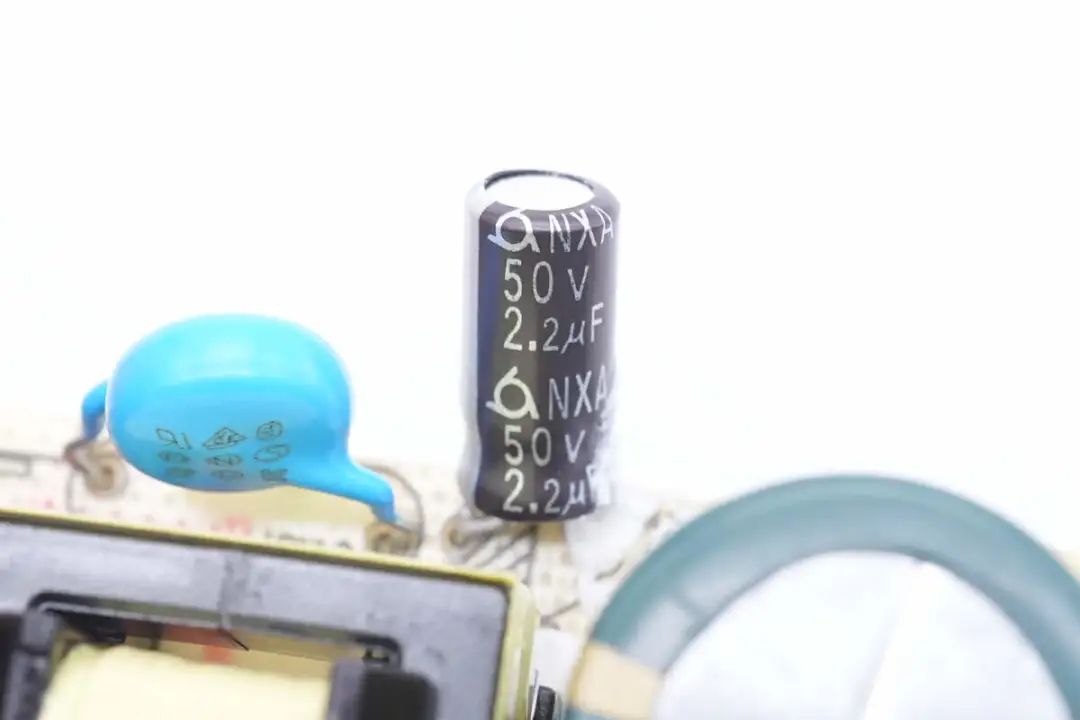

为主控芯片供电的滤波电容规格为50V 2.2μF。

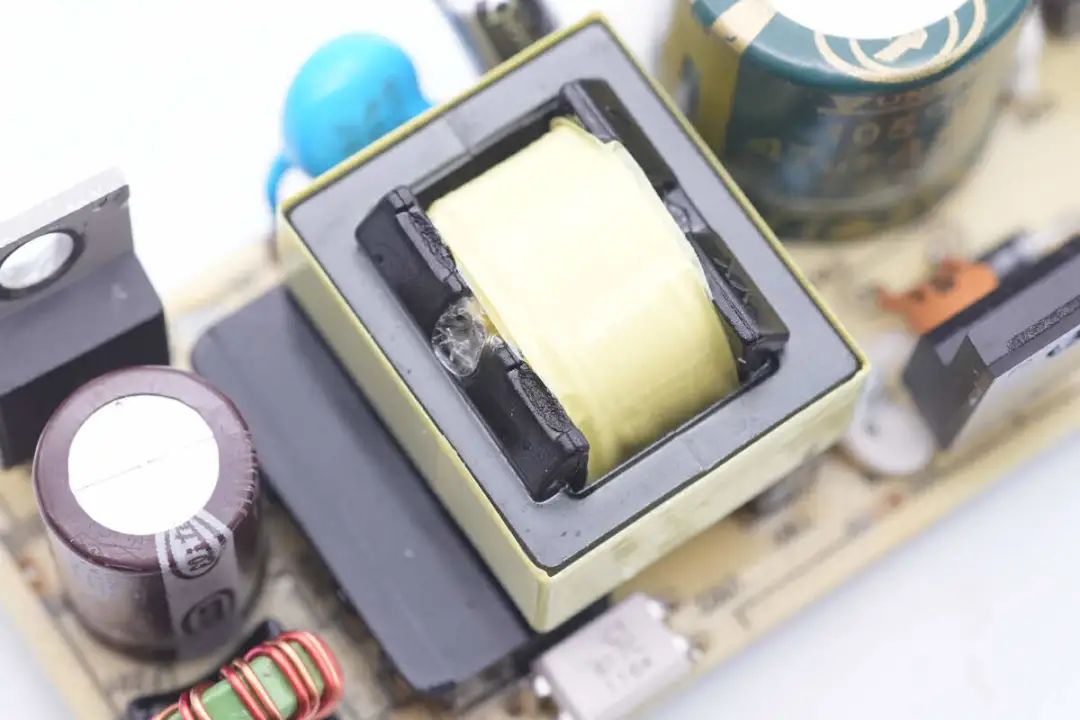

变压器特写,磁芯缠绕胶带绝缘。

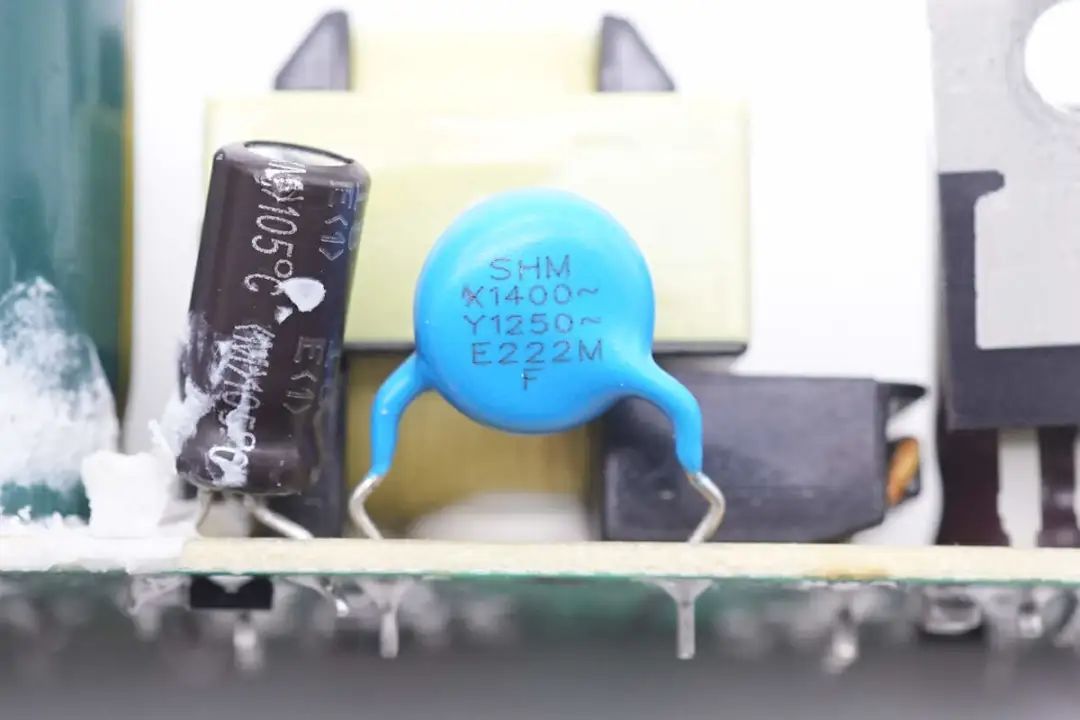

蓝色Y电容来自宏明电子。


CT817C光耦用于输出电压反馈。


输出端焊接整流管,滤波电容和滤波电感。

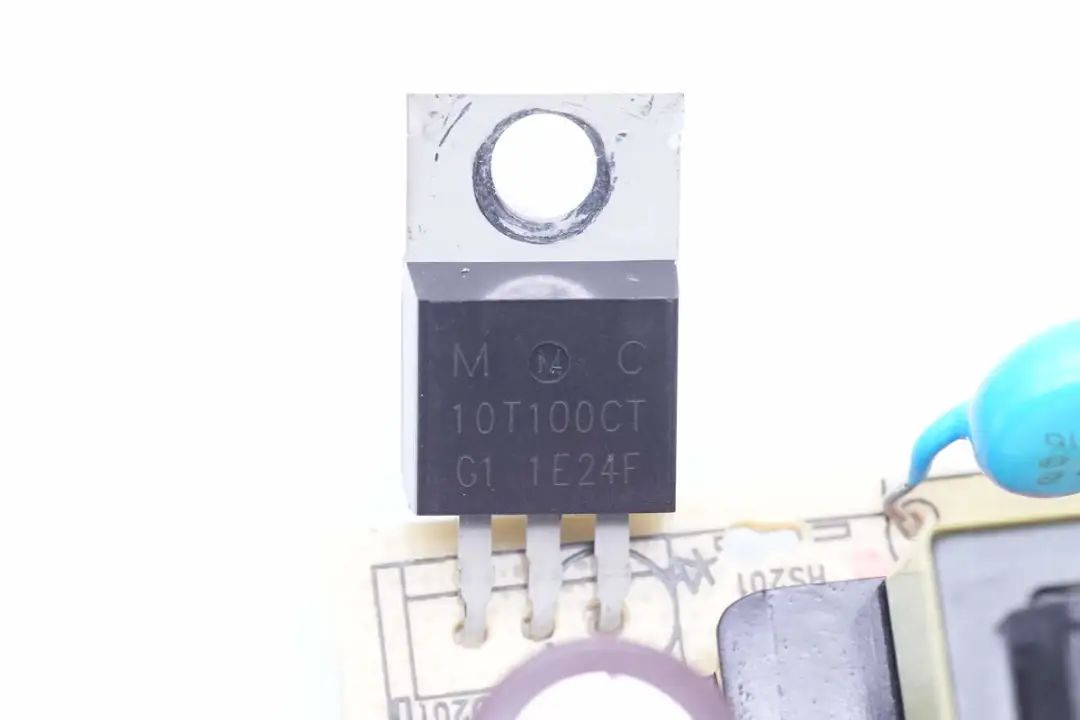

由于对效率要求不高,采用了肖特基二极管整流,丝印10T100CT,规格为100V 10A,采用TO220封装。

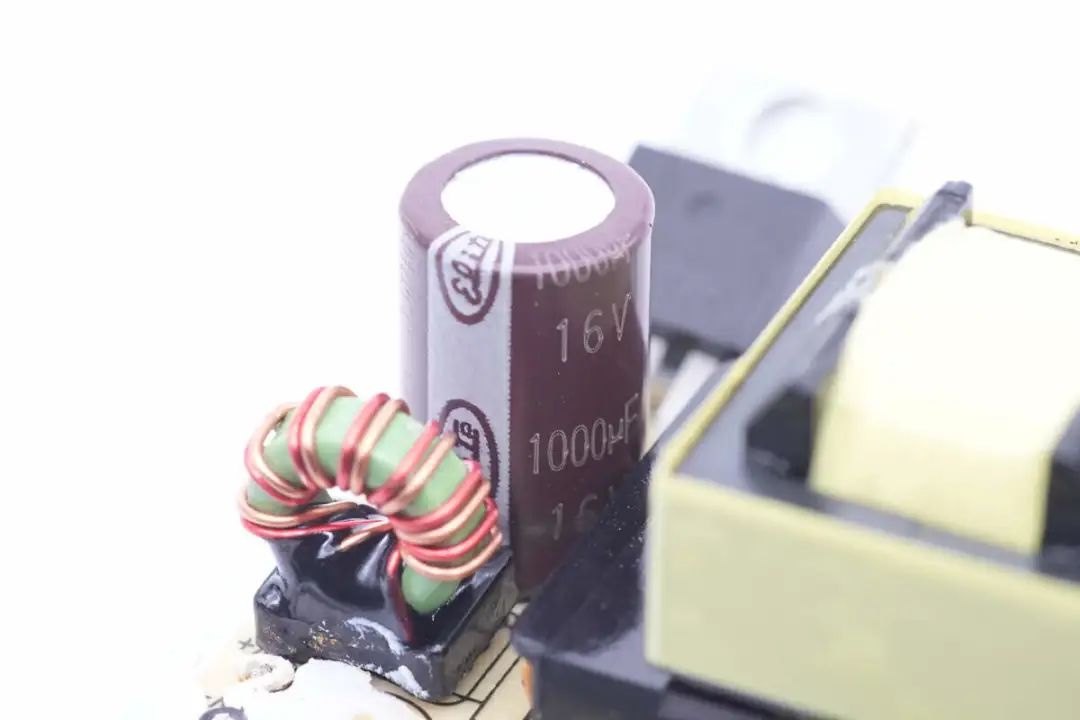

输出滤波电容规格为1000μF 16V。

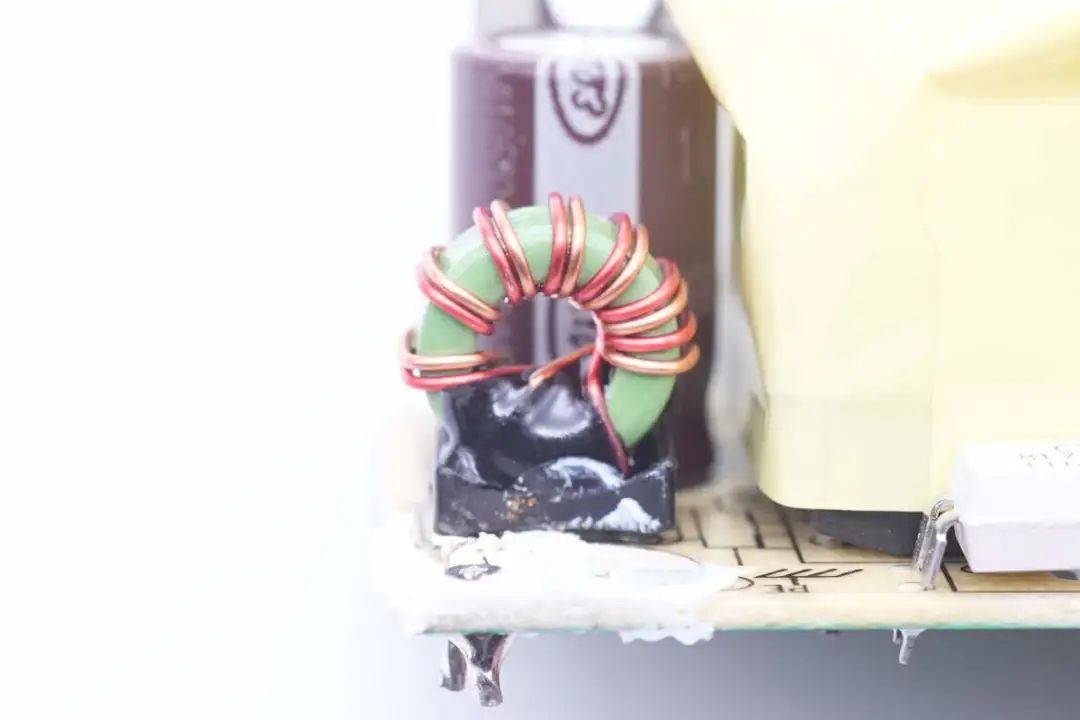

滤波电感底部焊接绝缘支架。

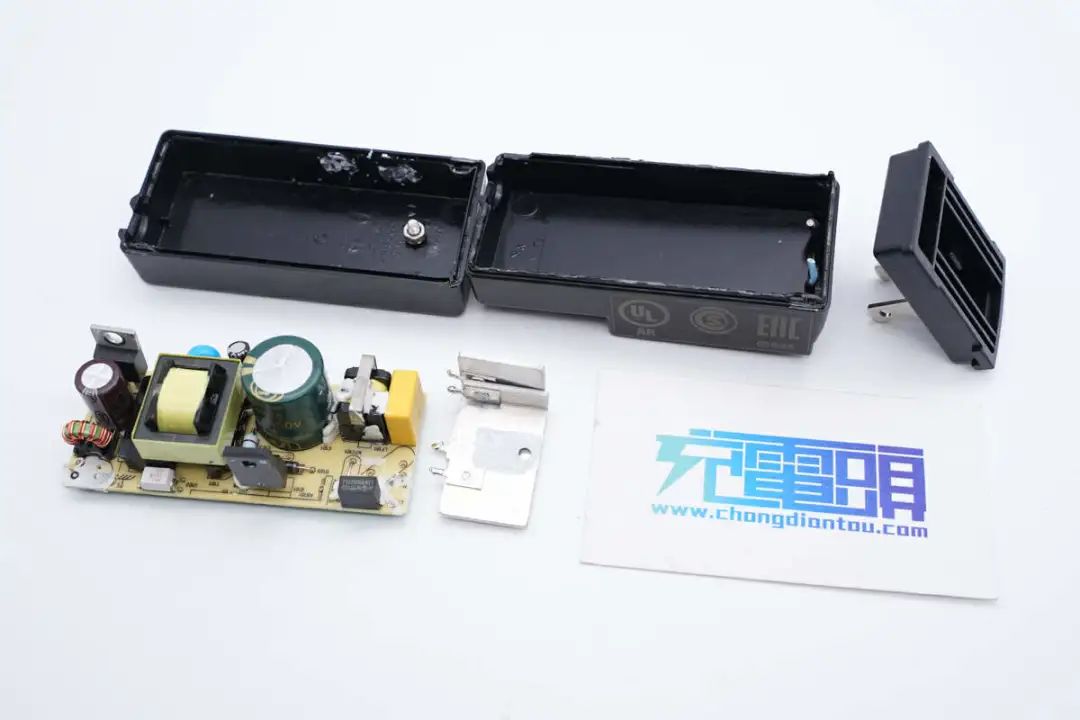

全部拆解一览,来张全家福。
